TPO防水卷材适用于轻钢屋面。分层设计合理，施工质量合格，不仅减轻了屋面重量，而且节能效果极佳。TPO防水卷材是大型工业厂房和公共建筑屋面的优良防水材料，在市场上很受欢迎。那么TPO防水卷材是什么样的防水材料呢？

一、TPO防水卷材原理。

TPO防水卷材是采用现代高分子生产技术，将聚丙烯、聚乙烯、乙丙橡胶共混生产的一种新型环保高分子防水材料。这种材料不是纯共混物，而是均匀分布的共聚连续相，具有一系列独特的性能，如较高的弹性、抗拉强度和较好的热焊温度范围。

TPO由碳原子和氢原子组成，对环境影响不大。在低温下具有柔韧性；具有长期尺寸稳定性；它可以在使用阶段的任何时间点回收。它可以调节到任何颜色，不仅美观，而且可以利用白色表面反射阳光，从而达到节能的效果。

TPO防水卷材可由TPO材料的表层、底层和中间层(增强纤维)组成。目前主要的增强纤维是PET制成的机织物。TPO材料和增强纤维的结合可以提供更高的撕裂强度和抗穿刺性，从而满足机械固定和安装对材料性能的要求。

二、TPO防水卷材产品特点。

1.TPO具有耐候性、耐臭氧性和橡胶的耐久性以及聚烯烃的可焊性；

2.不含增塑剂，耐候性优越，安全环保；

3.优异的耐低温性能，在-40弯曲时不脆断，低温柔韧性好，应用温度范围广；

4.耐化学品、动植物油和烃油，耐微生物侵蚀；

5.断裂强度高，撕裂强度高，抗根穿刺能力强；

6.白色或浅色，阳光反射率高，节能，减少城市热岛效应。

Iii .TPO焊接原理。

在屋面卷材的分类中，TPO属于聚合物卷材。聚合物应用于屋面卷材。

材料分为两类，一类是热固性材料，即弹性体橡胶材料，如三元乙丙橡胶；另一种是热塑性材料，如聚氯乙烯、TPO等。

图1热固性材料中的分子链交联。

所谓高分子材料，即构成材料的分子量很大，通常是链状或网状的分子结构。图1热固性材料结构中分子链交联更稳定，物理性能更好。常用的聚合物线圈均为网状分子结构，通常由链状分子交联而成。例如，在热固性材料中，在高于180的高温下，分子链通过硫原子的共价键交联形成网络结构，如上所示。因为它的交联是由原子之间的共价化学键形成的，所以它是稳定的，很难打开和断裂。因此，这种材料不能焊接重叠操作。

但是热塑性材料通过分子链的纠缠形成网络结构，就像无数根线紧紧缠绕在一起织成布一样，如图2所示。加热时，热塑性材料结构中的分子运动加快，分子链之间的距离增加。同一分子链的两个不在一起的部分容易混合在一起，温度下降后又会纠缠在一起。这个过程就是我们通常所说的热焊接。

图2热塑性材料中的分子链连接。

四.TPO产品概述

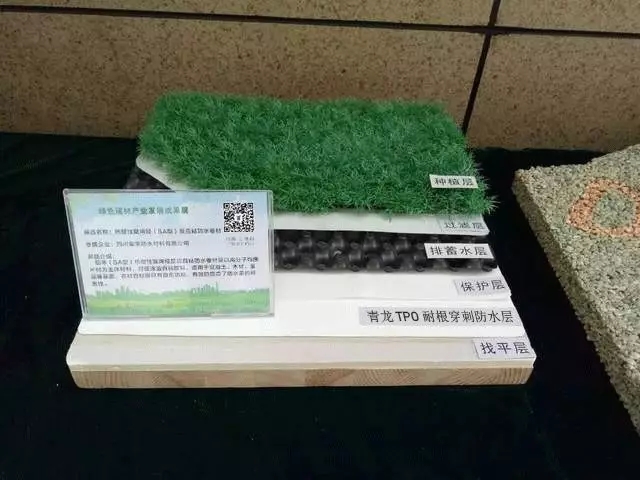

目前，青龙应用最广泛的TPO防水产品有抗根穿刺H级、单层屋面P级、防粘预铺TPO自粘膜。符合英国标准27789-2011和英国标准23457-2009。

>H类：采用丙烯基聚烯烃弹性体为主体，以及自制功能性母料混合挤出。具备良好的焊接性能和优越的物理性能，远在标准GB27789-2011的要求之上。其中焊接剥离强度高达40N/mm且卷材破坏，拉伸强度接近20MPa，断裂伸长率在800%以上。

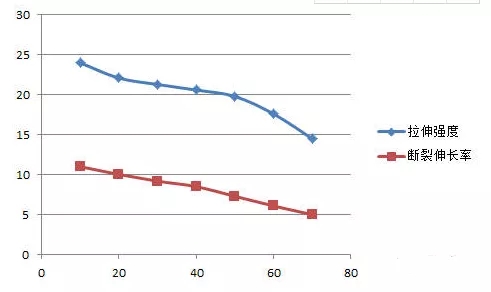

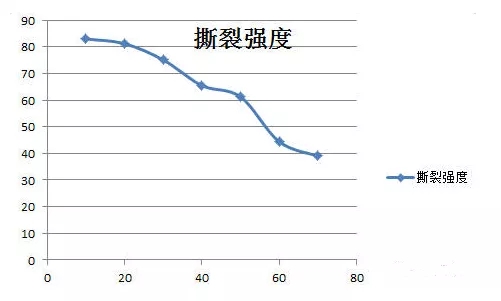

1、母料添加量与拉伸强度、断裂伸长率之间的关系，不同添加量的功能性母粒对主要力学性能的影响：

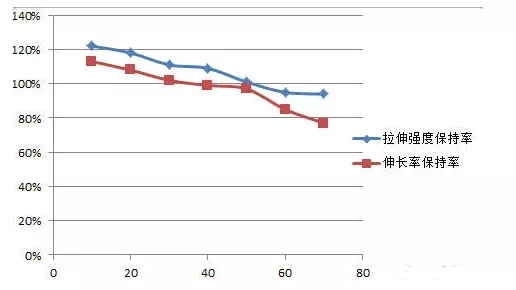

2、母粒添加量对主要力学性能保持率的影响：

其中任何比例的功能性母料加入对焊接性能几乎无影响，都是卷材破坏，区别在于拉伸的强度大小。

P类：采用丙烯基聚烯烃弹性体为主体，以及添加BASF各种助剂（紫外线吸收剂、遮光剂、抗氧剂、耐老化剂等）为主体的功能性母粒混合挤出。主要针对人工气候老化而研发的产品。

预铺P类：采用丙烯基聚烯烃弹性体为主体，以及自制功能性母料混合挤出，成型后涂上热熔型压敏胶。其中与水泥砂浆的剥离力达到3.5~4.5N/mm，焊、粘接性能优异，可焊可粘。其余各项指标也均超过标准GBT23457-2009要求。

预铺高性能P类：与预铺P类工艺类似，使用配方的不同导致力学性能超过800N/50mm；断裂伸长率高达1100%以上。其余各项指标同样在标准GBT23457-2009要求之上。

绿色、健康、环保已成为当今社会的发展主题。TPO作为一款节能、环保的新型防水材料，蕴藏着巨大的市场增长空间，开发、生产、推广TPO防水卷材将具有广阔的市场发展前景。
